RocketMQ

主要是在线数据异步处理使用。

存储

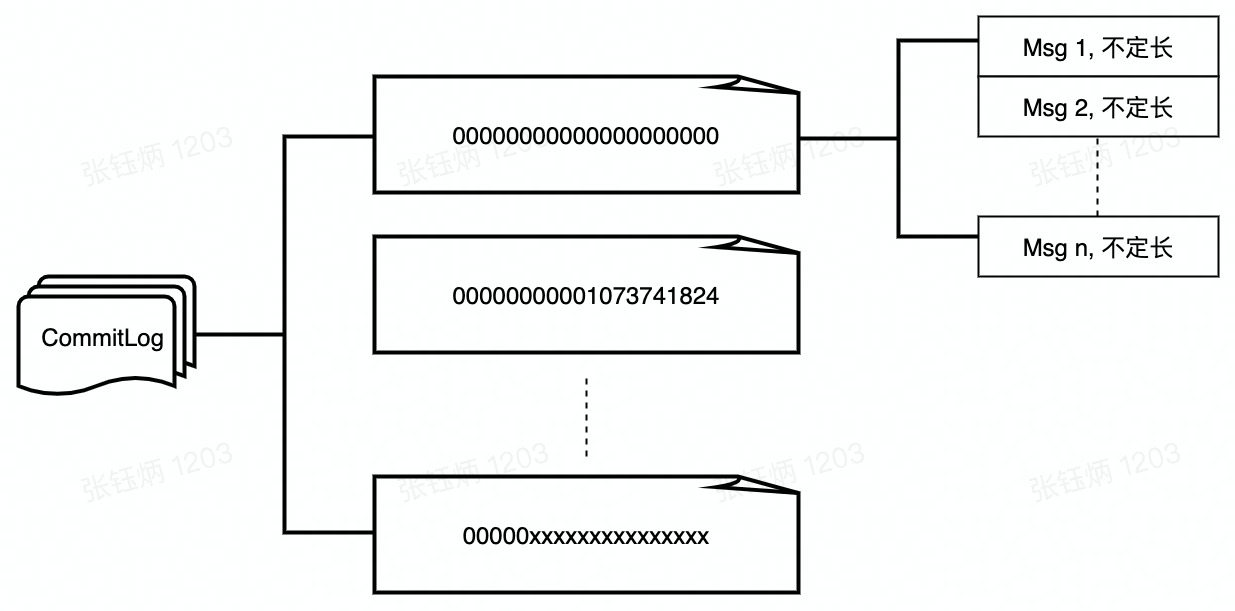

CommitLog

作用:用于存储所有Topic的MQ消息实际数据

特点:

  • 使用偏移量作为文件名,文件名长度20位数字,偏移量长度不够20位就左边补0
  • 文件大小默认1GB
  • 消息顺序写入该文件,每条消息长度不定,文件写满后,写入下一个文件


Topic

作用:区分业务域的一组消息

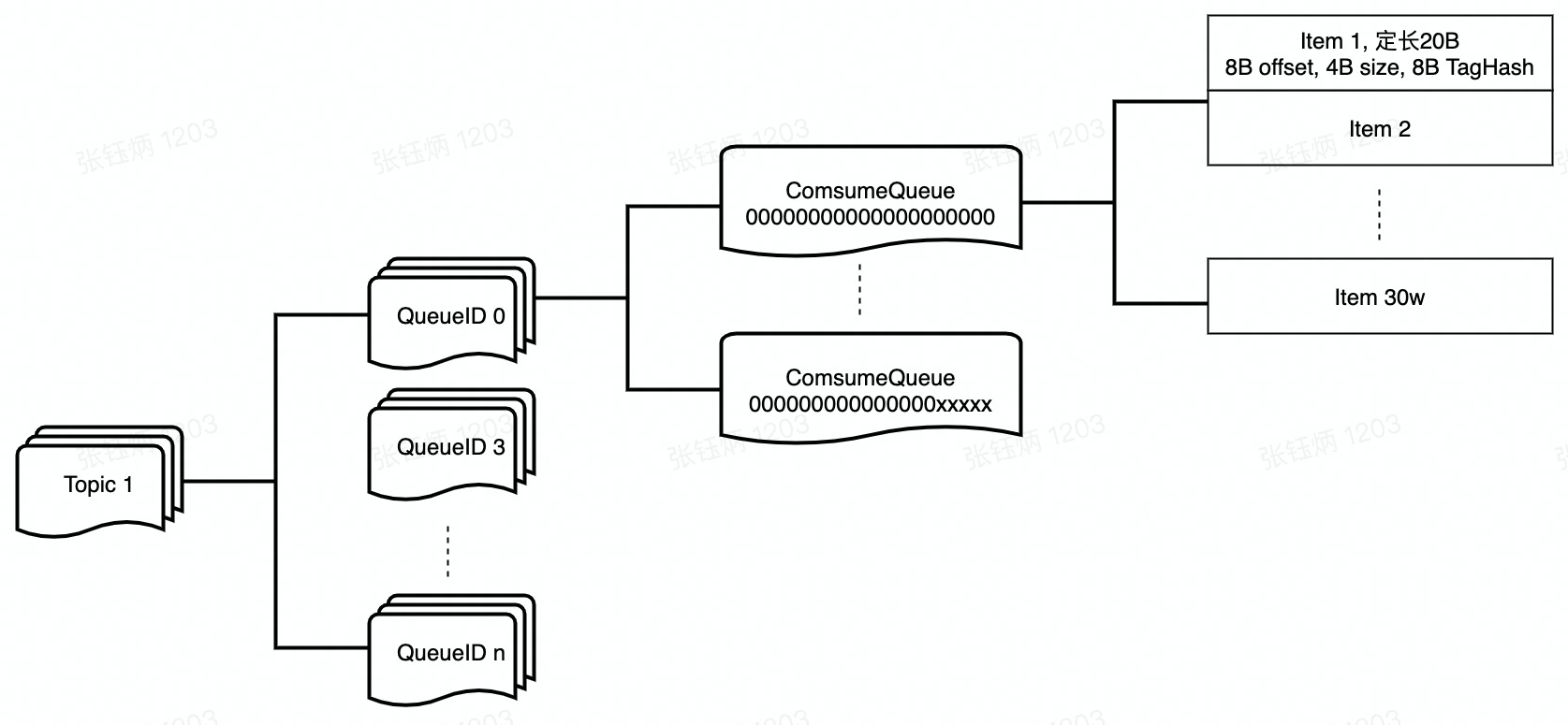

ConsumeQueue

作用:提升topic的并发读写能力(但是没办法保证消息的全局有序,只能保证单queue的有序能力)

实现:CommitLog的一种索引

Consumer消费消息的时候,要读2次:先读ConsumeQueue得到offset,再通过offset找到CommitLog对应的消息内容。

特点:

  • 存储路径:consumequeue/{topic}/{queueId}/{fileName}
  • 文件固定大小约5.72MB
  • 文件内存储30w个条目,每个条目20B:8B的CommitLog物理偏移量+4B消息长度+8B消息TagHash
  • 文件很小,可整个文件加载到内存中
  • 条目固定大小,可以像访问数组一样随机访问


为什么8B就能够存储CommitLog的偏移量了

8B => 64bit => 2**64 => 18446744073709551616

len(str("18446744073709551616")) => 20

offsetTable.offset

作用:要记录当前consumerQueue的每个consumerGroup的offset

这个offset是ConsumeQueue文件的(已经消费的)下标/行数,可以直接定位到ConsumeQueue并找到commitlogOffset从而找到消息体原文。

这个offset是消息消费进度的核心,不同的消费模式,保存地址不同

广播模式:DefaultMQPushConsumer的BROADCASTING模式,各个Consumer没有互相干扰,使用LoclaFileOffsetStore,把Offset存储在Consumer本地

集群模式:DefaultMQPushConsumer的CLUSTERING模式,由Broker端存储和控制Offset的值,使用RemoteBrokerOffsetStore

IndexFile TODO

作用:根据时间和msgId去定位到具体的消息内容

这个多是线上定位问题使用,根据MsgId去查具体的消息内容
